설명
우리의 완전 자동 플랩 디스크 기계는 세 부분으로 구성됩니다: 메인 엔진(A); 접착제 펌프(B); 먹이주기(C). 전체 기계는 유럽 표준 4080 산업용 알루미늄 프로파일로 만들어졌으며 내식성이 강하고 밀도가 낮으며 무게가 가벼우며 가소성이 뛰어납니다.

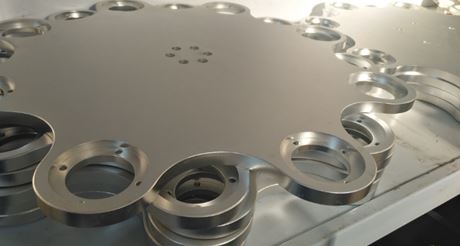

A: 루버 디스크를 만드는 곳에서는 커터 헤드(a-1), 턴테이블(a-2), 스테이션(a-3), 머신 암 등이 모두 "6061 알루미늄 합금"으로 만들어집니다. 이 재료는 강도가 높고 내식성이 강합니다. 우리는 CNC 기계를 사용하여 밀링을 마무리합니다(a-4). 따라서 가공이 더욱 미세해지며, 세심한 표면 처리를 거친 후 우리 기계 제품은 매우 아름답게 보입니다.

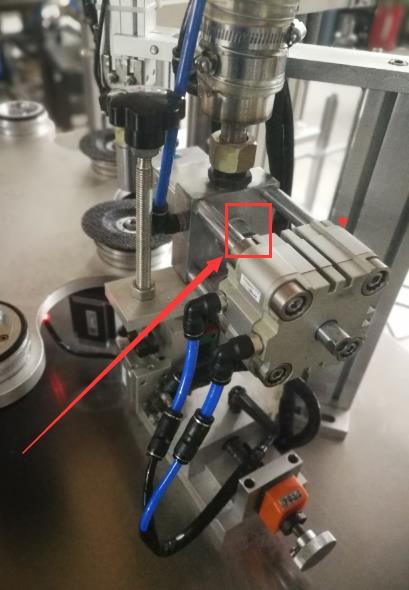

우리는 또한 완전 자동 플랩 디스크 기계에 많은 최적화를 수행했습니다. 예를 들어 커터 헤드를 들어 올리고 이동할 때 디지털 및 휠 모드를 채택하여 조정을 보다 정확하고 편리하게 만들었습니다. (a-5)
턴테이블의 경우 실린더 위치 지정 핀 시스템이 있는 Panasonic 서보 모터를 사용합니다. 작동이 더 효율적이고 안정적입니다.
|
기본사양 |
|||
|
플랩 디스크 크기 |
백킹: ø75mm-ø180mm 플랩 폭: 11mm-40mm |
접착제 수량 |
4-30g (±0.5g) |
|
플랩 디스크 유형 |
T27/T29 단일/이중 플랩 |
플랩 수량 |
어느 정도 플랩을 넣을 수 있습니다. |
|
역행 |
유리섬유, 플라스틱 |
생산능력 |
6400P/8H(Φ100mm) |
|
힘 |
파나소닉 서보 모터 |
연산자 |
1 |
|
전원 공급 장치 |
공압식, 전기식 |
전압 |
380V |
|
접착제 펌프 |
280KG |
설치된 전력 |
8KW |
|
접착제 시스템 |
Airtac 실린더, SMC 밸런스 제어 밸브 |
피더 크기 |
1000mm*400mm*1400mm |
|
접착제 시스템 크기 |
1100mm*560*1600mm |
주요 기계 크기 |
2200mm*1600mm*1500mm |
|
광전 센서 |
오토닉스 |
실린더 |
에어택 |
|
자기 스위치 |
에어택 |
제어판 |
웨인뷰 |
|
공기 스위치 |
친트 |
온도 제어 장치 |
오므론 |
|
감속기 |
리밍 |
베어링 |
궐련 |
|
공기압 |
0.6-0.8mpa |
PLC |
타이다 |
|
선형 가이드 레일 |
하이윈 |
공압 부품 |
SMC |
장점
1. 두 개의 기계 암, 서보 모터 드라이브가 있습니다. 하나는 백킹 자동 배치용이고 다른 하나는 완제품 자동 피킹용입니다. 그들은 독립적으로 작업할 수 있으며 서로 영향을 미치지 않습니다.
2. Panasonic 모터와 AirTAC 실린더의 조합은 7년간의 시장 테스트를 거쳐 안정적이고 내구성이 뛰어나며 고장률은 0.57%로 낮습니다. 작업판은 모터와 실린더의 조합을 사용하여 높은 효율성과 우수한 안정성을 제공합니다.
3. 전자동 플랩 디스크 기계에는 안전 격자가 설치되어 있으며 작업자의 안전을 보장하기 위해 기계가 긴급 정지될 수 있습니다.
접착제의 양을 조절하기 위해
1. 첫째, 공기압의 안정성을 확보해야 한다.
2. 접착제의 속도를 조정하여 속도가 빠를수록 접착제의 양이 줄어들고 속도가 느릴수록 접착제의 양이 많아집니다.
3. 실린더의 추진 거리를 조정하여.
4. 마지막은 접착제 입, 2개 또는 1개 및 접착제 입의 구경을 통해 일반적으로 2mm를 장착하고 일부 고객은 2.5mm를 사용합니다.
디자인 세부사항:
(a-1)
(a-2)
(a-2)
(a-5)
